Кран консольный относится к числу широко применяемых видов грузоподъёмного оборудования, используемого для механизации подъёма и перемещения грузов в пределах ограниченной рабочей зоны. Такие краны нашли применение в промышленности, складской логистике, ремонтных мастерских, на участках сборки и технического обслуживания, а также в энергетике и строительстве. Основной особенностью купить кран консольный является наличие выносной балки (консоли), закреплённой на опоре или несущей конструкции, что позволяет обслуживать локальный участок без необходимости установки сложных крановых систем.
Общая характеристика консольных кранов
Консольный кран представляет собой грузоподъёмное устройство, в конструкции которого используется горизонтальная или наклонная балка, закреплённая на вертикальной колонне, стене или другой несущей конструкции. По этой балке перемещается грузоподъёмный механизм, обеспечивающий подъём, опускание и горизонтальное перемещение груза.
Главная задача консольного крана - облегчение и ускорение операций по перемещению грузов в пределах одного рабочего места или небольшой зоны. В отличие от мостовых или козловых кранов, консольные краны не предназначены для обслуживания больших площадей, однако именно их локальная направленность делает такие устройства удобными и экономически целесообразными во многих производственных условиях.
Назначение и функции консольных кранов
Основное назначение консольного крана заключается в механизации подъёмно-транспортных операций при выполнении технологических, сборочных, ремонтных и складских работ. Консольные краны используются для подъёма деталей, узлов, заготовок, оборудования, инструментальной оснастки и другой продукции в пределах допустимой грузоподъёмности.
Функциональные возможности консольных кранов включают:
- вертикальное перемещение груза;
- горизонтальное перемещение вдоль консоли;
- поворот консоли в определённом секторе;
- точное позиционирование груза в рабочей зоне.
Благодаря этим функциям консольные краны повышают производительность труда, снижают физическую нагрузку на персонал и уменьшают риск производственного травматизма.
Классификация консольных кранов
Консольные краны классифицируются по нескольким основным признакам, включая способ установки, тип конструкции, характер движения консоли и вид привода.
По способу установки различают колонные и настенные консольные краны. Колонные краны имеют собственную вертикальную опору, устанавливаемую на фундамент или усиленное основание. Настенные краны крепятся к несущим стенам или колоннам здания и применяются в условиях ограниченного пространства.
По характеру движения консоли консольные краны могут быть неподвижными и поворотными. Неподвижные модели обеспечивают перемещение груза только вдоль балки, тогда как поворотные позволяют обслуживать сектор пространства, угол которого может составлять от 180 до 360 градусов.
По типу привода различают краны с ручным и электрическим приводом. Ручные консольные краны применяются при небольших объёмах работ и малой интенсивности эксплуатации. Электрические модели используются в условиях регулярной и интенсивной работы, обеспечивая более высокую производительность.
Конструктивные элементы консольного крана
Типовая конструкция консольного крана включает несколько ключевых элементов, каждый из которых выполняет определённую функцию.
Опорная часть может быть выполнена в виде колонны или настенного кронштейна. Она воспринимает основные нагрузки и передаёт их на фундамент или строительные конструкции здания.
Консольная балка представляет собой металлический профиль, по которому перемещается грузоподъёмный механизм. Балка рассчитывается с учётом грузоподъёмности крана, длины вылета и динамических нагрузок.
Грузоподъёмный механизм чаще всего выполнен в виде тали или тельфера. Он обеспечивает подъём и опускание груза, а также его перемещение вдоль консоли.
Поворотный узел используется в поворотных моделях и обеспечивает вращение консоли вокруг вертикальной оси. Поворот может быть ручным или механизированным.
Диапазон грузоподъёмности и области применения
Консольные краны выпускаются в широком диапазоне грузоподъёмности - от лёгких моделей, рассчитанных на 0,25 тонны, до более мощных конструкций, способных поднимать грузы массой до 5 тонн и более. Такой диапазон позволяет использовать консольные краны как на вспомогательных участках, так и на основных производственных линиях.
Краны малой грузоподъёмности применяются в приборостроении, электронике, на сборочных и ремонтных участках. Модели средней грузоподъёмности востребованы в машиностроении, металлообработке и складской логистике. Более мощные консольные краны используются для работы с тяжёлыми узлами и оборудованием в промышленных цехах.
Проектирование консольных кранов
Проектирование консольного крана начинается с анализа условий эксплуатации. Учитываются параметры помещения, тип и масса перемещаемых грузов, интенсивность работы и требования к безопасности. На основе этих данных определяется оптимальная конструкция, длина консоли, тип привода и способ установки.
Инженерные расчёты включают анализ прочности металлоконструкций, устойчивости опоры, допустимых прогибов и нагрузок на фундамент или строительные конструкции. Проектирование позволяет адаптировать кран под конкретные условия эксплуатации и обеспечить его надёжную работу.
Изготовление и производственные процессы
Изготовление консольных кранов представляет собой комплексный процесс, включающий заготовку металла, сварочные работы, механическую обработку, сборку узлов и финишную обработку поверхностей. Качество сварных соединений и точность изготовления элементов имеют ключевое значение для надёжности и долговечности оборудования.

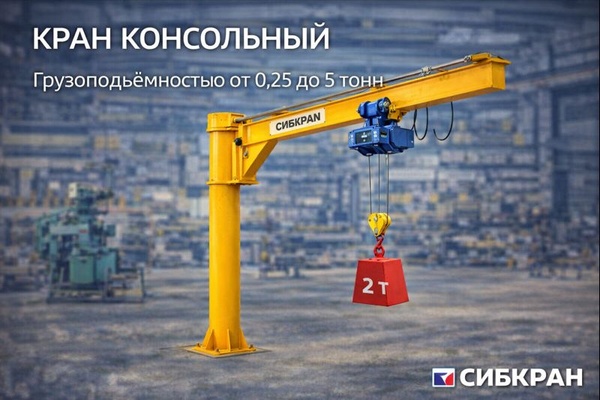

Современные производственные предприятия используют автоматизированное оборудование, сварочные технологии и системы контроля качества, что позволяет выпускать продукцию, соответствующую действующим стандартам и нормативным требованиям. СибКран является производителем консольных кранов различных исполнений и модификаций грузоподъёмностью от 0,25 до 5 тонн. Благодаря современному техническому оснащению производственного парка предприятие выпускает крановую продукцию высокого качества, соответствующую установленным стандартам и требованиям промышленной безопасности.
Монтаж консольных кранов
Монтаж консольного крана включает подготовку основания или строительных конструкций, установку опорной части, крепление консоли и монтаж грузоподъёмного механизма. Особое внимание уделяется точности выверки и надёжности креплений, так как от этого зависит безопасность эксплуатации.
Для колонных кранов требуется наличие фундамента или усиленного основания, способного воспринимать нагрузки. Настенные краны требуют предварительной оценки несущей способности стен или колонн здания.
Эксплуатация и техническое обслуживание
Консольные краны относятся к категории грузоподъёмных механизмов, поэтому их эксплуатация требует соблюдения установленных правил и регламентов. Регулярное техническое обслуживание включает осмотр металлоконструкций, проверку состояния тали, канатов или цепей, а также контроль работы поворотных и приводных механизмов.
Своевременное обслуживание позволяет продлить срок службы оборудования, снизить риск аварий и обеспечить стабильную работу в течение всего эксплуатационного периода.
Безопасность при работе с консольными кранами
Безопасность является одним из ключевых аспектов при использовании консольных кранов. Персонал должен быть обучен правилам работы с грузоподъёмным оборудованием и знать допустимые нагрузки и ограничения.
Недопустимо превышение номинальной грузоподъёмности, использование неисправных механизмов и работа без средств индивидуальной защиты. Соблюдение требований безопасности снижает риск травматизма и повреждения оборудования.
Экономическая эффективность
С экономической точки зрения консольные краны являются эффективным решением для локальной механизации. Их стоимость и эксплуатационные расходы, как правило, ниже по сравнению с мостовыми и козловыми кранами, а функциональность полностью покрывает задачи перемещения грузов в пределах ограниченной зоны.
Инвестиции в консольный кран окупаются за счёт повышения производительности, снижения ручного труда и улучшения условий работы персонала.
Перспективы развития консольных кранов
Современные тенденции в развитии грузоподъёмной техники связаны с повышением уровня автоматизации, внедрением систем дистанционного управления и мониторинга состояния оборудования. Консольные краны постепенно оснащаются более совершенными приводами и системами безопасности.
В перспективе такие решения позволят повысить надёжность, удобство эксплуатации и эффективность использования консольных кранов в различных отраслях промышленности.
Заключение
Консольный кран является важным элементом современной производственной инфраструктуры, обеспечивающим эффективное и безопасное перемещение грузов в пределах локальных рабочих зон. Широкий диапазон грузоподъёмности, разнообразие конструктивных решений и относительная простота эксплуатации делают такие краны востребованными в различных отраслях.
Грамотное проектирование, качественное изготовление, профессиональный монтаж и соблюдение правил эксплуатации позволяют использовать консольные краны на протяжении длительного времени, обеспечивая стабильную работу и повышение эффективности производственных процессов.
